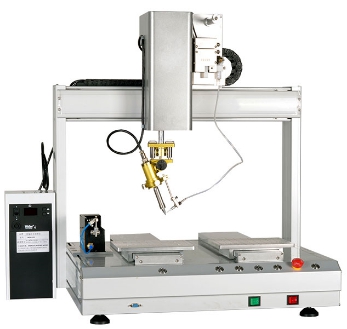

TY-5331R 五轴自动焊锡机

此机型广泛应用于卫星通讯、开关电源、充电器、马达、电子、电器、喇叭、保险丝、连接器、LCD、FFC、PFC、PCB、LED等行业螺丝锁紧制程。

定制MOQ:1台质保:1年
浏览次数:0发货地:江西 \ 东莞厂区
定制:可非标定制上新时间:2024-03-20


详细信息

TY-5331R自动焊锡机设备参数

可移动轴数

5轴(同步控制);包含送锡器6

可移动动范围
(尺寸可定制)

X

500mm;有效工作范围495mm

Y/R

300mm;有效工作范围295mm

Y/L

300mm;有效工作范围295mm

Z

100mm;有效工作范围95mm

R

360°旋转

移动最大速度(mm/sec

X  Y  Z  R

600mm/sec  90°/sec

重复精度

X  Y  Z  R

±0.02mm

支持指令

点焊、侧点焊、点焊抖动、直线拖焊、圆弧拖焊、曲线拖焊、清洗烙铁

程序容量

1000文件,单文件最大可容纳10000个控制点

示教盒

5寸TFT高清液晶触摸屏

温度控制

80℃-500℃

温控精度

±2℃(无空气流动、无负载)

适用送锡直径

0.5/0.6/0.8/1.0/1.2mm

驱动电机

日本步进 / 松下伺服电机(选配)

控制系统

高性能ARM、DSP和FPGA 技术

电源

AC220V/0.5KW内部开关电源转换

空气压力

0.4-0.5Mpa

工作环境温度/湿度

5-45/20-90%

整机外观尺寸

760mm*590mm*800mm

优势特点

1.操作简单、调试方便

人性化、图形化设计,操作简单易上手,有效提高调机效率及降低培训成本。

2.产品稳定

专业硬件设计、多冗余的软件系统、严格的出厂前老化及测试,确保了产品在恶劣环境下,依然能保持其一贯的稳定状态。

3.运动控制性能优越

采用带速度前瞻的运动规划算法,保证高精度的同时,又确保的运动的平稳性。

4.USB导入/导出配置文件

可实现新产品生产时,导入一个配置文件即可完成系统的整体设置。

5.中英文自由切换

示教盒操作语言可中英文自由切换

应用领域

此机型广泛应用于卫星通讯、开关电源、充电器、马达、电子、电器、喇叭、保险丝、连接器、LCD、FFC、PFC、PCB、LED等行业螺丝锁紧制程。
